گلگیر دریایی پنوماتیکی با لوازم جانبی
گلگیر دریایی پنوماتیکی با لوازم جانبی در عمومی
بندرگاه‌ها معمولاً از سیستم‌های گلگیر لاستیکی ثابت یا گلگیرهای شناور استفاده می‌کنند. در حالی که اکثر کشتی‌های بزرگ اقیانوس‌پیما هنگام پهلو گرفتن در بندر از گلگیر استفاده نمی‌کنند، یک استثنای احتمالی زمانی است که یک کشتی سوخت‌رسان در کنار کشتی دیگری قرار می‌گیرد یا زمانی که تانکرها در دریا در کنار یکدیگر پهلو می‌گیرند تا بارگیری کنند. در این شرایط، گلگیرهای دریایی پنوماتیکی با لوازم جانبی اغلب استفاده می‌شوند.
گلگیر دریایی پنوماتیکی با لوازم جانبی مانند یک کیسه هوای استوانه‌ای با سرهای نیمکره‌ای در هر دو انتها است. بدنه از چندین لایه لاستیک ولکانیزه شده تشکیل شده است که با هوای فشرده پر شده است، که به گلگیر اجازه می‌دهد روی آب شناور شود.
با توجه به این ویژگی‌های خاص، گلگیرهای پنوماتیکی معمولاً توسط صنایع فراساحلی و لایروبی برای محافظت از کشتی‌ها، سکوها و قایق‌های کار استفاده می‌شوند و به عنوان فاصله‌دهنده بین کشتی و اسکله در بنادر عمل می‌کنند.
عملکرد گلگیرهای لاستیکی پنوماتیکی با جذب انرژی و نیروی واکنش آن تعیین می‌شود.
LUHANG دو نوع استاندارد از گلگیرهای پنوماتیکی را ارائه می‌دهد:
• گلگیر پنوماتیکی با توری لاستیک
• گلگیر پنوماتیکی از نوع آویز (بدون توری لاستیک)
رنگ استاندارد برای گلگیرهای لاستیکی پنوماتیکی مشکی است.
علاوه بر انواع استاندارد، LUHANG می‌تواند گلگیرهای پر از فوم، گلگیرهای پنوماتیکی خاکستری و گلگیرهای هیدروپنوماتیکی را نیز در صورت درخواست ارائه دهد.
بدنه گلگیر پنوماتیکی از سه لایه تشکیل شده است
1. لایه لاستیکی بیرونی
لایه لاستیکی بیرونی از لایه طناب و لایه لاستیکی داخلی در برابر سایش و نیروهای خارجی محافظت می‌کند
2. لایه‌های تقویت شده
لایه طناب لاستیکی مصنوعی فشار هوای داخلی را حفظ می‌کند و تنش را به طور مساوی توزیع می‌کند
3. لایه‌های داخلی
آستر غشای لاستیکی هوا را تحت فشار محبوس می‌کند
ویژگی‌های گلگیر پنوماتیکی
- ظرفیت جذب انرژی بالا و نیروی واکنش کم
- عملکرد را می‌توان با توجه به فشار داخلی تنظیم کرد
- مجهز به زنجیر و محافظ توری لاستیک برای کاربردهای سنگین
- همراه با زنجیرهای گالوانیزه استاندارد، شگل‌ها و اتصالات چرخشی
- ایده‌آل برای مناطقی با نوسانات جزر و مدی
- به حداقل تعمیر و نگهداری نیاز دارد
- هزینه‌های حمل و نقل کم
- تولید شده مطابق با ISO17357:2014

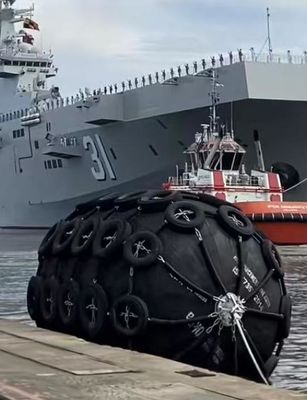

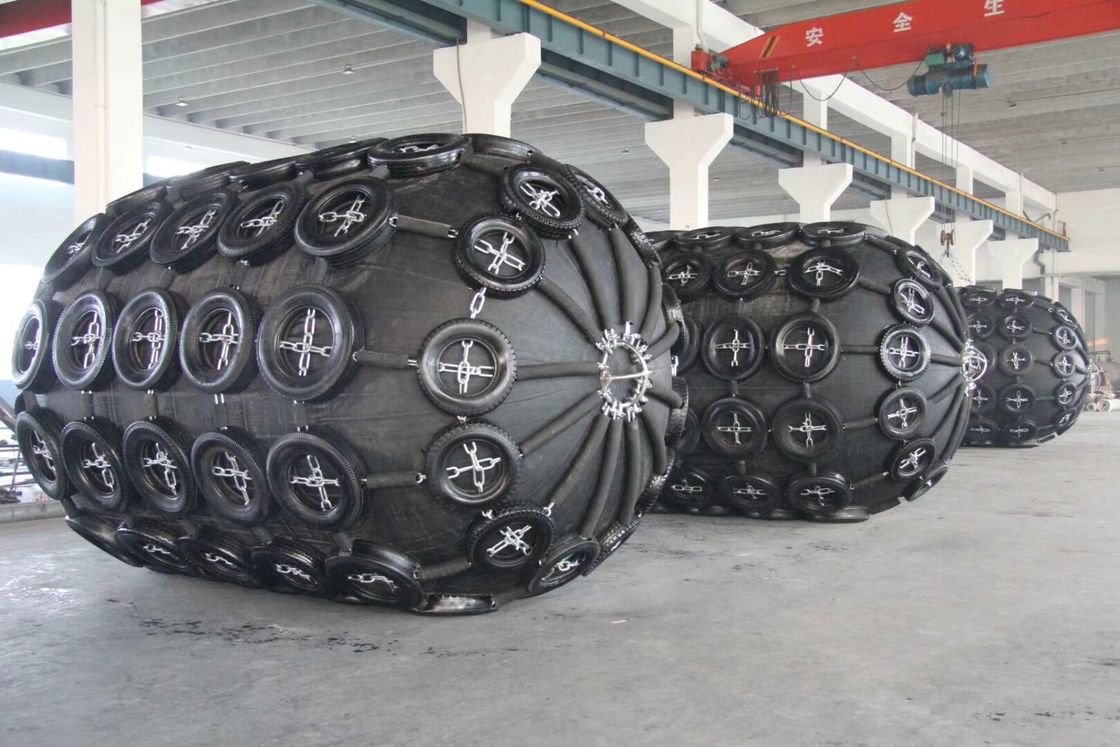

گلگیر پنوماتیکی با توری لاستیک
گلگیر پنوماتیکی با توری لاستیک متداول‌ترین نوع گلگیر پنوماتیکی است. این گلگیر به اصطلاح “توری” مجهز شده است. این توری از لاستیک‌های خودرو یا کامیون (لاستیک‌های هواپیما نیز یک گزینه هستند) تشکیل شده است که توسط زنجیرهای افقی و عمودی به هم متصل شده و یک توری را در اطراف گلگیر تشکیل می‌دهند. توری لاستیک محافظت بیشتری را برای بدنه گلگیر ارائه می‌دهد.
در هر انتها، زنجیرها به طور ایمن به یک فلنج و یک حلقه بکسل متصل می‌شوند. هر دو زنجیر افقی و عمودی، همراه با حلقه بکسل، شگل‌ها و چرخشی، گالوانیزه شده‌اند. این گالوانیزه شدن برای جلوگیری از خوردگی است. برای جلوگیری از هرگونه آسیب به کشتی، زنجیرها با آستین‌های لاستیکی پوشانده شده‌اند. علاوه بر این، حلقه بکسل، فلنج و چرخشی را می‌توان از فولاد ضد زنگ ساخت.
این گلگیرهای توری پنوماتیکی از انبار موجود هستند، با فشار داخلی 0.5 بار. علاوه بر این، تمام ابعاد را می‌توان با فشار داخلی 0.8 بار تولید و عرضه کرد.
گلگیر پنوماتیکی آویز
گلگیر پنوماتیکی از نوع آویز اساساً یک گلگیر پنوماتیکی بدون توری است. پوشش بیرونی آن یک ساختار دولایه منحصر به فرد ساخته شده از لاستیک است. این پوشش دولایه از یک پوشش واحد و یک لایه طناب لاستیکی اضافی تشکیل شده است. هدف از این طراحی ارائه حفاظت بیشتر در برابر آسیب در حین کار است.
در هر انتهای گلگیر، یک فلنج مجهز به شگل و چرخشی نصب شده است. این امر اتصال آسان کابل یا زنجیر را امکان‌پذیر می‌کند.
این گلگیرهای پنوماتیکی از نوع آویز فشار داخلی 0.5 بار را حفظ می‌کنند و از موجودی ما در دسترس هستند. علاوه بر این، ما می‌توانیم گلگیرهایی با تمام ابعاد با فشار داخلی 0.8 بار را در صورت درخواست تولید و عرضه کنیم.
ابعاد
|
اندازه/
D*L
|
(50kPa) در 60% فشرده‌سازی |
(80kPa) در 60% فشرده‌سازی |
| |
GEA/
(KNm)
|
RF/
(KN)
|
GEA/
(KNm)
|
RF/
(KN)
|
| 0.5mx1.0m |
6 |
64 |
8 |
80 |
| 0.6mx1.2m |
10 |
86 |
13 |
108 |
| 0.7mx1.5m |
17 |
137 |
21 |
171 |
| 1.0mx1.5m |
32 |
181 |
40 |
266 |
| 1.35mx2.5m |
100 |
426 |
125 |
533 |
| 1.5mx3.0m |
153 |
579 |
191 |
724 |
| 1.7mx3.0m |
190 |
637 |
238 |
796 |
| 2.0mx3.5m |
308 |
875 |
385 |
1,094 |
| 2.5mx4.0m |
663 |
1,380 |
829 |
1,725 |
| 2.5mx5.5m |
932 |
2,010 |
1,658 |
2,513 |
| 3.0mx5.0m |
1,050 |
2,030 |
1,313 |
2,538 |
| 3.3mx6.5m |
1,814 |
3,015 |
2,534 |
3,961 |
| 3.5mx6.0m |
2,018 |
3,286 |
2,523 |
4,018 |
| 4.5mx9.0m |
4,752 |
5,747 |
6,633 |
7,551 |
سایر انواع گلگیر و لوازم جانبی
گلگیر هیدروپنوماتیکی
گلگیر پنوماتیکی به رنگ خاکستری
کیت لوازم جانبی
